Perovskita en el Espacio: Lo que Cuestan 100 Ciclos de Choque Térmico
  • 2026-06-25
  • 798 Vistas
  • Blog

Perovskita en el Espacio: Lo que Cuestan 100 Ciclos de Choque Térmico

Respuesta rápida: Un satélite en órbita terrestre baja entra y sale de la sombra de la Tierra unas quince veces al día, y la rampa de temperatura que esto produce es aproximadamente cuatro veces lo que permite el estándar de ciclado térmico en tierra. En un estudio de 2026, las células de FAPbI3 las células de perovskita sin estabilizador de bromuro se convirtieron a la fase amarilla inactiva durante 100 ciclos acelerados y conservaron alrededor del 62% de su eficiencia inicial, mientras que las células con unos pocos por ciento de bromuro mantuvieron la fase negra y alrededor del 80%. Las mismas células llevadas a 35 km en un globo separaron las dos composiciones por un orden de magnitud en corriente de cortocircuito.

El espacio suele describirse como un problema de radiación para las células solares, y para las tecnologías de células que vuelan hoy esa descripción es justa. Para las perovskitas el primer obstáculo llega mucho antes, y es térmico. Un satélite en órbita terrestre baja pasa aproximadamente una hora a la luz del sol y media hora en sombra, una y otra vez, y cada paso por el terminador es una rampa de calentamiento seguida de una rampa de enfriamiento.

Ese ciclado incide sobre un material que aún no es estable a temperatura ambiente. El FAPbI3 se sitúa cerca de un límite de fase: la fase perovskita negra que absorbe luz y transporta carga puede convertirse en una fase amarilla que no hace ninguna de las dos cosas, y la temperatura es lo que impulsa la conversión. La cuestión de ingeniería, por tanto, no es si una célula de perovskita es eficiente, sino si puede mantener su fase a través del entorno térmico de una órbita.

Un estudio publicado en Energy & Environmental Science en 2026 abordó esa cuestión en dos pasos. Construyó un programa de choque térmico en torno a datos satelitales medidos en lugar de en torno a una convención de laboratorio existente, y luego llevó las mismas células a 35 km en un globo de gran altitud para contrastar el resultado de laboratorio con un entorno casi espacial. Esta página cubre lo que encontraron los dos experimentos, dónde se produce realmente la pérdida dentro de la célula y qué deja sin resolver el resultado.

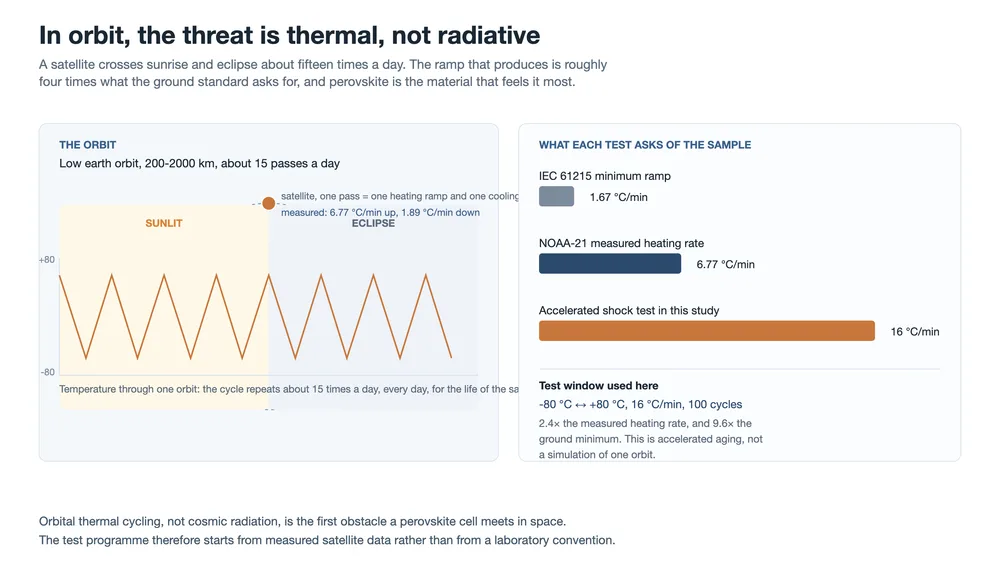

Comparación de las velocidades de rampa que experimenta un satélite con las velocidades que utilizan el estándar en tierra y un ensayo acelerado

Por qué la órbita, no la radiación, marca el ritmo

La órbita terrestre baja abarca de 200 km a 2.000 km, donde una órbita dura unos 90 minutos. Eso produce aproximadamente quince ciclos de amanecer y eclipse por día, todos los días, durante la vida del satélite. Cada ciclo es un cambio escalonado en el calor que recibe la célula, y la célula responde con una rampa de temperatura.

El estudio parte de mediciones tomadas en el satélite meteorológico NOAA-21 en lugar de suposiciones. La velocidad de calentamiento medida es 6,77 °C/min y la velocidad de enfriamiento medida es 1,89 °C/min. La asimetría es esperable: el calentamiento proviene de la luz solar absorbida más la disipación interna, mientras que el enfriamiento depende de la pérdida radiativa hacia el espacio profundo, que es más lenta. Las temperaturas superficiales medidas en el satélite abarcan de −90 °C a +80 °C, dentro de una envolvente de cualificación ECSS de −175 °C a +125 °C.

Frente a eso, el estándar en tierra es moderado por diseño. La IEC 61215 limita la rampa de ciclado térmico a 100 °C/h, que es aproximadamente 1,67 °C/min, y se redactó para módulos que están a la intemperie en el suelo y ven como máximo un ciclo al día. La velocidad medida en órbita es aproximadamente cuatro veces lo que permite el estándar.

CondiciónVelocidad de rampaQué representa
Ciclado térmico IEC 612151,67 °C/min (100 °C/h)El límite para un ensayo de módulo terrestre
Calentamiento medido, NOAA-216,77 °C/minLo que la órbita hace a una superficie de satélite
Enfriamiento medido, NOAA-211,89 °C/minLa pérdida radiativa hacia el espacio profundo es más lenta
Ensayo acelerado en el estudio16 °C/min2,4× la velocidad medida, 9,6× el estándar

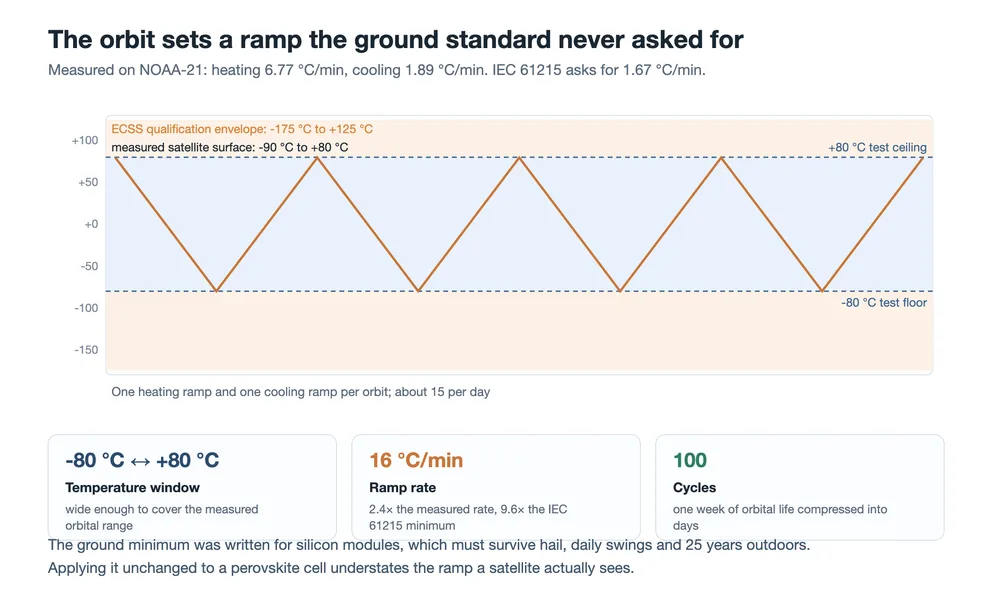

Rangos de temperatura y condiciones del ensayo acelerado utilizadas en el estudio

Qué se ensayó realmente

La muestra de ensayo era una célula de perovskita encapsulada con la arquitectura ITO / SnO2 / perovskita / PEAI / PTAA / Au. El absorbedor es FAPbI3, la composición que ha producido las mayores eficiencias de laboratorio reportadas para dispositivos de perovskita de unión simple, por encima del 27% en la literatura. Esa cifra de eficiencia es un resultado de laboratorio y no el objeto de este estudio; lo que el estudio mide es cuánto tiempo sobrevive la fase.

La estabilización se realizó como suele hacerse en el campo, sustituyendo una pequeña cantidad de bromuro. Se prepararon cinco composiciones, con MAPbBr3 al 0%, 1%, 3%, 5% y 7%, de modo que el efecto del aditivo pudiera leerse como una curva y no como un único punto de datos.

El programa térmico aplicó entonces −80 °C a +80 °C a 16 °C/min durante 100 ciclos. Dos cosas de esa elección importan. Primero, la ventana cubre el rango superficial satelital medido con margen y se mantiene dentro de la envolvente ECSS. Segundo, la rampa es 2,4 veces la velocidad de calentamiento medida, por lo que el ensayo es una tensión aceleradora y no una grabación de una órbita. Los autores lo describen así: el objetivo es clasificar composiciones en días, no reproducir el vuelo minuto a minuto.

ParámetroValor utilizado
Ventana de temperatura−80 °C a +80 °C
Velocidad de rampa16 °C/min
Ciclos100
Composiciones del absorbedorMAPbBr3 al 0, 1, 3, 5 y 7 mol%
Conjunto de medicionesXRD, KPFM, fotovoltaje superficial, J–V, EQE
Segundo entornoVuelo en globo de 35 km, espectro casi espacial y UV

La fase negra es la que funciona

Los absorbedores de perovskita son polimórficos, y las dos fases que importan aquí se ven diferentes y se comportan de manera distinta. La fase α es negra y fotoactiva: absorbe en todo el rango visible y transporta carga. La fase δ es amarilla, tiene una estructura cristalina diferente y no cumple la función. En FAPbI3 la fase α es la deseada y la fase δ es termodinámicamente cercana a temperatura ambiente, por lo que la estabilización es un problema de composición y no de encapsulado.

Un haluro más pequeño es la palanca habitual. El bromuro es un ion más pequeño que el yoduro, y unos pocos por ciento incorporados en la red contraen la estructura y desplazan el factor de tolerancia hacia el rango donde la estructura de perovskita es estable. El estudio lee el resultado con difracción de rayos X tras los 100 ciclos, y el resultado no es monotónico. La muestra al 0% termina con una gran cantidad de la fase δ. Las muestras al 1%, 3% y 5% mantienen la fase α. La muestra al 7% también mantiene la fase pero empieza a mostrar más PbI2, un producto de descomposición que indica que el aditivo se ha llevado más allá de su rango útil.

Eso da la forma de la respuesta: el contenido útil de estabilizador es una ventana, no una dirección. Por debajo de la ventana la fase se convierte bajo ciclado, por encima aparece una segunda fase, y la cuestión práctica para un fabricante es dónde se sitúa el centro de la ventana para un absorbedor dado y un perfil térmico dado.

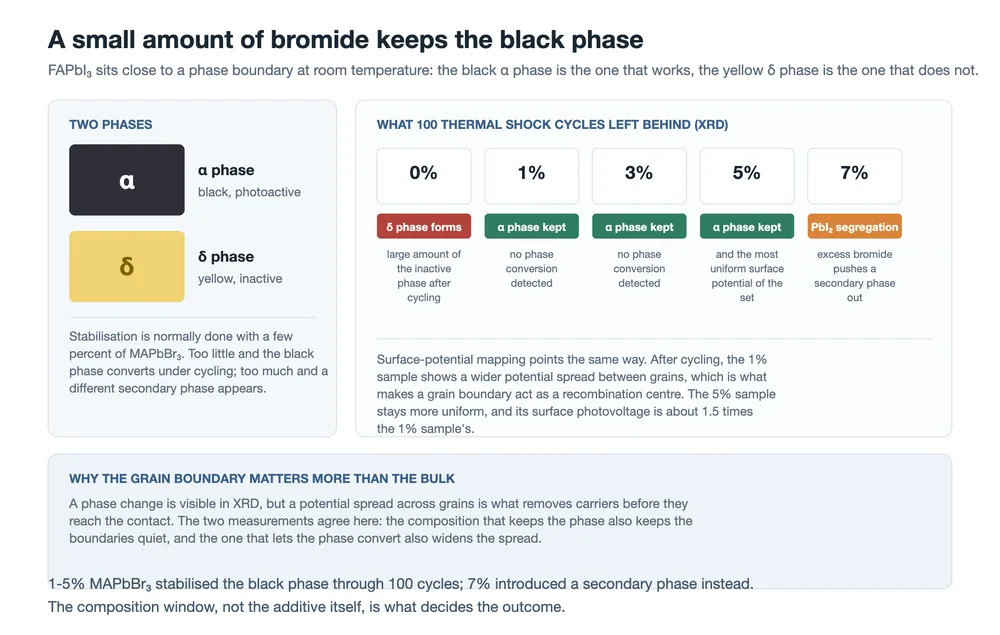

Resultados de difracción de rayos X según el contenido de bromuro, con la evidencia de potencial superficial y fotovoltaje

Dónde aparece la pérdida en los datos

La retención de eficiencia tras los 100 ciclos separa los dos extremos del rango: alrededor de 62% para la composición al 1% y alrededor de 80% para la composición al 5%. Ambas cifras describen células encapsuladas medidas tras el ciclado, y ambas son valores reportados en el estudio y no mediciones tomadas aquí.

Las curvas de corriente–voltaje muestran de dónde viene la diferencia. La muestra al 1% pierde corriente de cortocircuito y factor de llenado a la vez, que es la firma de una célula que está perdiendo portadores que ya ha generado. La muestra al 5% conserva más de la forma de su curva. La EQE acota más el panorama: la muestra al 1% cae en todo el espectro, mientras que la muestra al 5% cae principalmente entre 700 nm y 800 nm, el extremo de longitud de onda larga donde la luz se absorbe más profundo y la interfaz trasera importa más. Ese patrón apunta a un problema de interfaz, consistente con una diferencia de expansión térmica entre la perovskita y las capas que la rodean.

Las mediciones de sonda de barrido aportan el mecanismo. El mapeo de potencial superficial muestra que la muestra al 1% desarrolla una dispersión de potencial más amplia entre granos tras el ciclado, que es lo que convierte un límite de grano en un centro de recombinación en lugar de una vía conductora. La muestra al 5% se mantiene más uniforme, y su fotovoltaje superficial es aproximadamente 1,5 veces el de la muestra al 1%, lo que significa menos pérdida no radiativa en la superficie donde se midió.

El vuelo en globo a 35 km

Los ciclos de laboratorio responden a una pregunta sobre el material, no sobre el entorno, así que el estudio añadió un segundo experimento. Trabajando con un grupo universitario, el equipo voló las mismas células a 35 km en un globo de gran altitud y las midió durante el ascenso. A esa altitud la presión ambiente es aproximadamente el 2% del valor a nivel del suelo, la densidad del aire alrededor del 1,5%, la temperatura ambiente en torno a −40 °C, y el espectro cercano al perfil AM0 usado para el espacio, con el contenido ultravioleta que lo acompaña. Es lo más parecido a un entorno espacial que se puede alcanzar sin un lanzamiento, y aun así no es el espacio.

Las dos composiciones se separaron de nuevo, y en la misma dirección que en el laboratorio. La eficiencia de la muestra al 1% disminuyó al aumentar la altitud; la de la muestra al 5% aumentó. La cifra más clara es la pendiente de la corriente de cortocircuito con la altitud: 0.00016 para la composición al 1% frente a 0.00364 para la composición al 5%, un orden de magnitud de diferencia. La irradiancia extra no puede ayudar a una célula que ya está perdiendo portadores en sus fronteras antes de que puedan ser recolectados, que es lo que los datos de potencial superficial ya habían indicado.

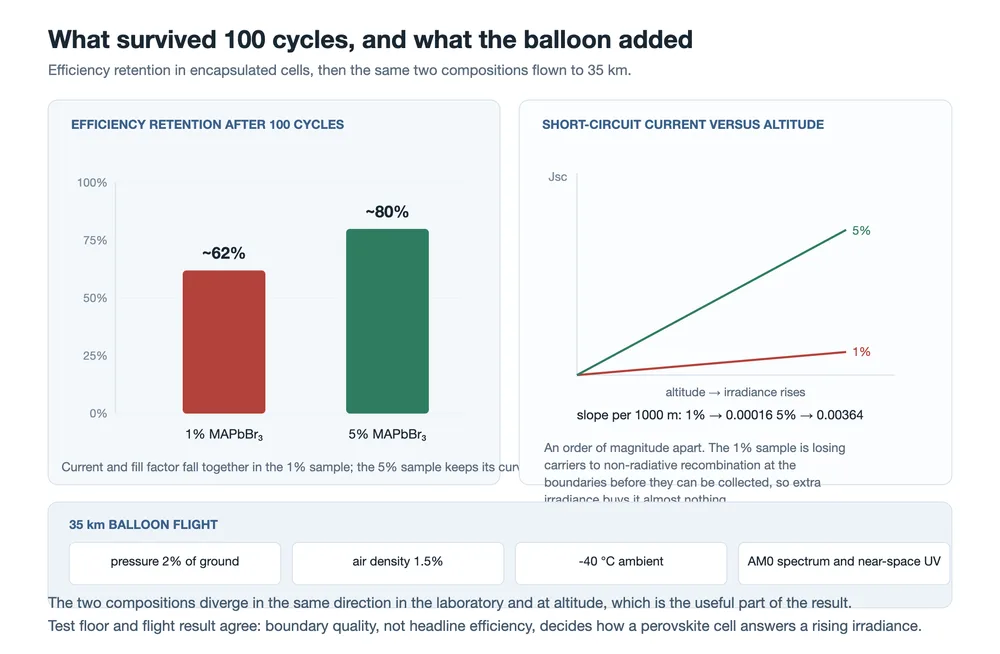

Retención de alrededor del 62% y 80% para dos contenidos de bromuro, con pendientes de corriente frente a altitud que difieren en un orden de magnitud

Qué cambia esto para una línea de células o módulos

La producción de módulos de perovskita aún no es un proceso de línea maduro, y este resultado no entrega a nadie una especificación de estación. Sí aclara cuatro cosas para las personas que construirán esas líneas.

La composición pasa de ser un valor de artículo a un valor inspeccionado

Dos puntos porcentuales de bromuro separan una célula que mantiene su fase a lo largo de 100 ciclos de otra que no lo hace. En una línea de silicio, las comprobaciones de entrada que importan son el espesor de la oblea, la resistividad y la viscosidad de la pasta. En una línea de perovskita, la composición del absorbedor y la pureza de fase están en la misma categoría, y necesitan una medición que lea la fase y no solo la estequiometría.

Una rampa rápida es un cribado utilizable

El valor del método es la velocidad de rampa. Ejecutar 100 ciclos a 16 °C/min lleva días, lo que significa que se puede clasificar una composición antes de comprometer una campaña. La fabricación de módulos de silicio ya funciona así con las pruebas de aceptación de calor húmedo y ciclado térmico, donde una prueba larga representa años a la intemperie. La perovskita necesita el equivalente, y este estudio es una plantilla de cómo podría ser. Véase Prueba de calor húmedo DH1000 y la lista más amplia de pruebas de fiabilidad de módulos fotovoltaicos sobre cómo se definen esas pruebas de aceptación en el lado del silicio.

Añadir más de un buen aditivo crea un nuevo problema

La muestra al 7% muestra segregación de PbI2 por lo que el estabilizador tiene un óptimo en lugar de una dirección. El mismo patrón aparece en el encapsulado, donde una mayor carga de absorbedor de UV protege la célula y cuesta transmisión óptica, y la respuesta es un punto de equilibrio en lugar de un máximo. La comparación de films encapsulantes EVA, POE y EPE cubre ese compromiso en el lado del silicio.

El daño de fase es un problema de mapeo

El daño que importa no es uniforme en toda la célula. Se concentra en los límites de grano y en las interfaces, y se manifiesta como una dispersión en el potencial superficial antes de manifestarse como una caída en una medición de cupón. Eso hace de la inspección por imagen el complemento natural de la prueba en cámara, del mismo modo que pruebas de electroluminiscencia detecta grietas y regiones inactivas en módulos de silicio. El equipo utilizado para las pruebas de cualificación IEC es donde ese tipo de estación se ubicaría en una línea.

Lo que el estudio no resuelve

100 ciclos es un período corto en términos orbitales. A aproximadamente quince ciclos por día, la prueba cubre alrededor de una semana de la vida de un satélite, y no dice nada sobre lo que hace la misma celda en el tercer año. Todo lo que se deriva de esa limitación merece decirse con claridad.

  • El experimento es solo térmico. No incluye la dosis ultravioleta, el oxígeno atómico, la desgasificación en vacío ni la radiación de partículas cargadas que un satélite encuentra al mismo tiempo, y el estrés combinado no es lo mismo que un estrés a la vez.
  • Cubre una familia de composición de absorbedor, una arquitectura de celda y un esquema de encapsulación. Una capa de transporte diferente o una barrera diferente pueden mover los números.
  • 35 km es espacio cercano, no órbita. El globo proporciona presión reducida, baja temperatura y un espectro similar al espacial, pero no el vacío, el entorno de plasma ni la base temporal de varios años.
  • El programa de laboratorio y el vuelo en globo coinciden en la dirección. Esa coincidencia es evidencia de que el mecanismo es real, y no es lo mismo que una predicción de vida útil.
  • No se reportan datos de un satélite en operación, porque los arreglos de perovskita no vuelan en una configuración que los produciría.

Preguntas frecuentes

¿Por qué el cambio de temperatura es más difícil en órbita que en tierra?

Un módulo terrestre ve un ciclo al día y cambia de temperatura lentamente, por debajo de 1,67 °C/min en la prueba estándar. Un satélite en órbita terrestre baja cruza el terminador unas quince veces al día y cambia de temperatura a hasta 6,77 °C/min en el registro medido. Tanto el número de ciclos como la velocidad aumentan, y para un material que es metaestable a temperatura ambiente, la velocidad es la parte que importa.

¿Ayuda siempre añadir bromuro?

No. Entre 1% y 5% de MAPbBr3 la fase negra sobrevivió 100 ciclos; al 7% la fase también sobrevivió pero apareció PbI2 . Por debajo de ese rango la fase se convirtió. El aditivo funciona dentro de una ventana, y la posición de la ventana es específica para el absorbedor y el perfil térmico que verá.

¿Cuánto cuesta realmente la fase amarilla?

La fase δ absorbe mal en el rango visible y no transporta carga como lo hace la fase α, por lo que la conversión elimina material funcional en lugar de simplemente cambiar su color. En este estudio, la composición que se convirtió retuvo alrededor del 62% de su eficiencia inicial, y los datos eléctricos muestran que la corriente y el factor de llenado caen juntos.

¿Podría un fabricante de módulos ejecutar esta prueba hoy?

Los requisitos de la cámara son ordinarios: un amplio rango de temperatura y una rampa controlada. La parte exigente es alcanzar 16 °C/min manteniendo la uniformidad en toda la muestra, y luego tener el conjunto de medición listo para XRD, potencial superficial y fotovoltaje en lugar de solo una lectura de potencia. Las condiciones del estudio son una especificación de partida razonable para cualquiera que construya tal cribado.

¿Por qué una composición gana corriente con la altitud y la otra no?

Más irradiancia produce más portadores en ambas celdas. En la celda con límites dañados, una proporción creciente de esos portadores se recombinan antes de llegar a los contactos, por lo que la luz adicional se desperdicia en gran medida. En la celda que mantuvo su fase, la luz adicional se convierte en corriente adicional, por lo que su pendiente es un orden de magnitud más pronunciada.

¿Sigue siendo el silicio la opción más segura para el espacio?

Para una misión que vuela ahora, sí. Las celdas de silicio cristalino y III-V tienen décadas de historial de vuelo, degradación cuantificable en el rango de unos pocos por ciento durante una secuencia de cualificación, y especificaciones establecidas. La perovskita ofrece mayor eficiencia por unidad de área y la perspectiva de arreglos flexibles y ligeros, y no ha demostrado una vida útil orbital. Lea la estructura de la fotovoltaica espacial convencional para saber en qué se basa ese historial de vuelo.

Reflexiones finales

La parte útil de este resultado no es la cifra de eficiencia. Es que una decisión de composición determina de manera medible si una celda de perovskita sobrevive a un entorno térmico, que la decisión tiene un óptimo en lugar de una dirección, y que una prueba de rampa rápida puede separar a los candidatos en días. Esas tres afirmaciones se transfieren a cualquier producto de perovskita, ya sea que el destino sea un satélite o un tejado.

La parte que hay que mantener en proporción es la prueba misma. Cien ciclos es una semana de vida orbital, la cámara aplica calor y frío sin el resto del entorno espacial, y el globo alcanza 35 km en lugar de la órbita. El resultado es un método de cribado sólido y una dirección de viaje, no una garantía de vida útil.

Lectura relacionada: Celdas tándem de perovskita/silicio y la interconexión ITO de 8 nm Síguenos Módulos tándem totalmente de perovskita certificados al 26,2% Síguenos Reacciones de interfaz en tándems de perovskita/silicio Síguenos Comparación de TOPCon, HJT y perovskita Síguenos Celdas de GaAs de triple unión para el espacio Síguenos Prueba de calor húmedo DH1000 Síguenos IEC 61215 e IEC 61730 Síguenos pruebas de fiabilidad de módulos fotovoltaicos Síguenos Pruebas EL en línea versus fuera de línea Síguenos Equipos de prueba para la certificación IEC

Nota de datos: las velocidades de temperatura (6,77 °C/min de calentamiento, 1,89 °C/min de enfriamiento), los rangos de cualificación, las condiciones de prueba (−80 °C a +80 °C, 16 °C/min, 100 ciclos), los resultados de difracción y potencial superficial, las retenciones de eficiencia (alrededor del 62% y 80%) y las pendientes de corriente versus altitud (0,00016 y 0,00364) son valores reportados del estudio de 2026 publicado en Energy & Environmental Science. Ooitech no realizó estas pruebas. El límite de rampa de IEC 61215 se cita como un valor de especificación, y la descripción de la estabilización de fase es razonamiento general de materiales en lugar de un resultado medido del estudio.
