Respuesta rápida: Una línea de producción automática de paneles solares de 120 MW está diseñada para fabricantes de módulos medianos y grandes que necesitan una producción constante en varios turnos. Acepta formatos de células de 166 mm, 182 mm y 210 mm y produce módulos de hasta 720 W. La automatización cubre las estaciones críticas para el rendimiento y la mayor parte de la manipulación, con tolerancias de colocación de cintas de alrededor de 0,1 mm y el stringer principal ocupando aproximadamente 5.800 mm de longitud de línea. Con esta capacidad, la automatización normalmente eleva la efectividad general del equipo en un 75% en comparación con una línea semiautomática de potencia nominal similar, porque la línea no depende del ritmo del operador. El rendimiento se puede ampliar hacia 360 MW añadiendo una segunda línea paralela en lugar de reemplazar máquinas, lo que mantiene el paso de capital más pequeño y acorta la rampa en cada adición.
Fabricación de módulos fotovoltaicos · por Jerry, Ooitech
Descripción general del producto
La Línea de producción automática de paneles solares de 120MW de Ooitech representa la cúspide de la tecnología moderna de fabricación solar, diseñada específicamente para fabricantes de mediana y gran escala que buscan establecer o mejorar sus capacidades de producción. Esta completa solución llave en mano integra equipos automatizados de última generación, incluyendo cortadoras láser de precisión, stringers de alta velocidad, sistemas inteligentes de colocación con robots, avanzadas encordados, laminadoras de doble cámara y sofisticadas estaciones de prueba EL/IV, todo orquestado a través de un sistema MES centralizado para un flujo de producción fluido.
Diseñada pensando en el futuro, esta línea de producción admite todas las tecnologías de células solares convencionales, incluyendo Mono PERC, TOPCon, HJT y módulos bifaciales, lo que garantiza que su planta de fabricación siga siendo competitiva a medida que evoluciona la industria. Con una capacidad anual de 120MW en operación de un solo turno y la flexibilidad de escalar mediante arreglos de múltiples turnos, esta solución ofrece un ROI excepcional con períodos de recuperación típicos de aproximadamente 2 años.
Especificaciones técnicas
Capacidad de producción y configuración
| Parámetro | Especificación |
|---|
| Capacidad anual | 120 MW (un turno, ampliable a 360MW con 3 turnos) |
| Tecnologías de células aplicables | Mono PERC / TOPCon / HJT / Bifacial |
| Tamaños de célula compatibles | M6 (166mm), M10 (182mm), M12 (210mm) |
| Rango de potencia del módulo | 100W – 720W+ |
| Compatibilidad de proceso | Media célula / Tercera célula / Multi-busbar (9BB-16BB) / Bifacial |
| Rango de inversión total | USD 1.6M – 1.8M |
| Área de fábrica requerida | 1.500 – 2.500 m² (producción) + 2.000-3.000 m² (almacén) |
| Período de recuperación esperado | ~2 años (a una tasa de utilización del 80%) |
| Velocidad de producción | Hasta 120 módulos/hora |
| Mano de obra requerida | 18-22 operadores por turno |
Requisitos de energía y servicios
| Requisito | Especificación |
|---|
| Consumo total de energía | 400–420 kW |
| Requisitos de voltaje | 380V/50Hz (personalizable) |
| Caudal del compresor de aire | 12.000–12.600 L/min |
| Presión de operación | 0,6–0,8 MPa |
| Sistema de bomba de agua | 2–4 kW, 220/380V |
| Capacidad del tanque de agua | 120–200L |
| Temperatura del agua de enfriamiento | 15-25°C |
Configuración de equipos principales
| Equipo | Modelo/Especificaciones | Cantidad | Características clave |
|---|
| Cortadora láser de células | OLS-20A | 1 | Corte automático, precisión de ±0,1mm, 3600 células/h |
| Stringer automático | SS-2500 | 2 | 2.400 células/h, compatible con ribbon-free |
| Sistema de colocación con robots | CCD de 6 ejes | 2 | Guiado por visión, 99,8% de precisión de colocación |
| Máquina automática de bussing | DH-200Y | 1 | Soldadura de diodo de bypass, compatible con MBB |
| Laminadora de doble cámara | OTCY-2658/2787 | 2 | PLC Siemens, capacidad de 2600×5800mm |

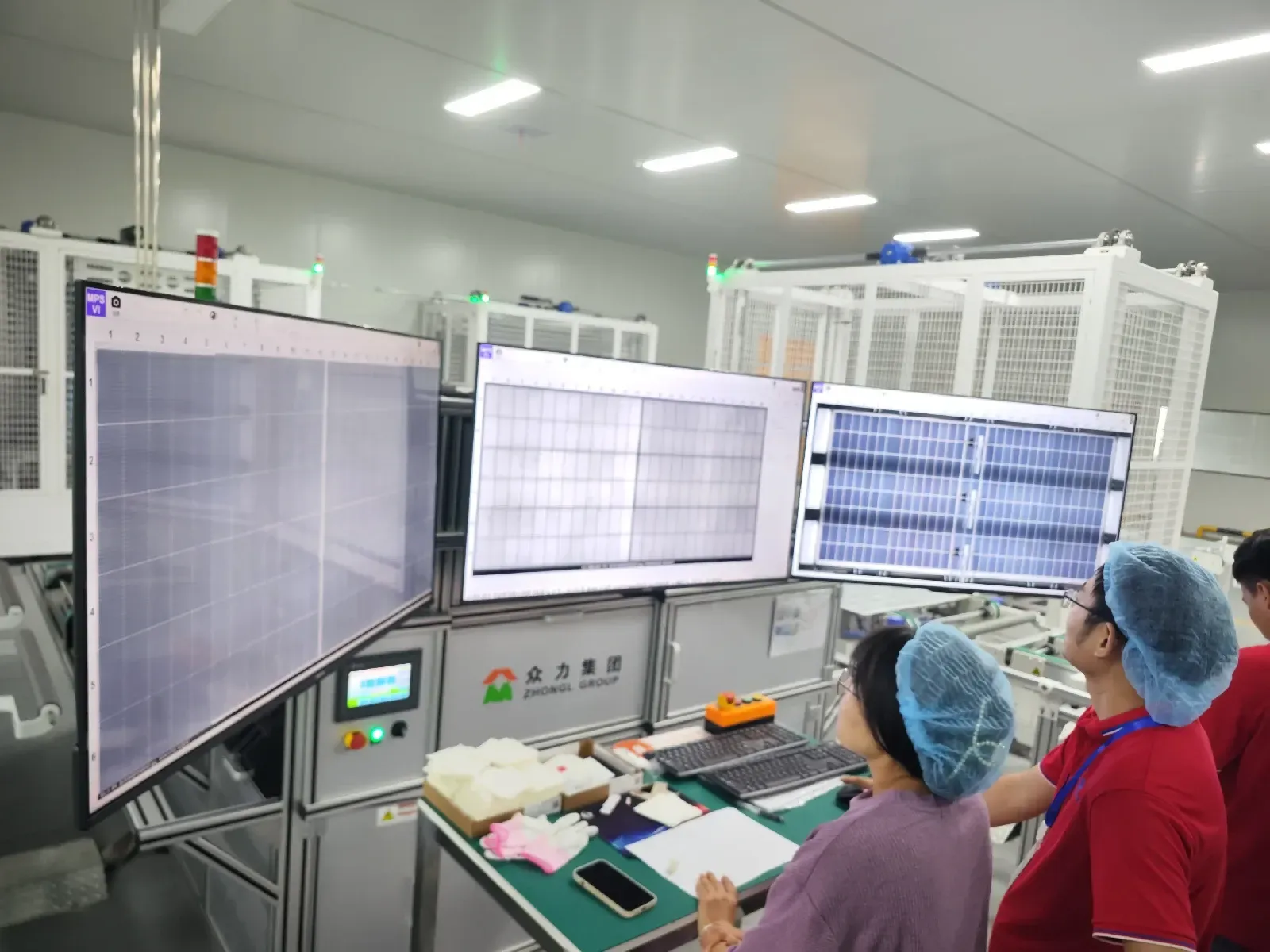

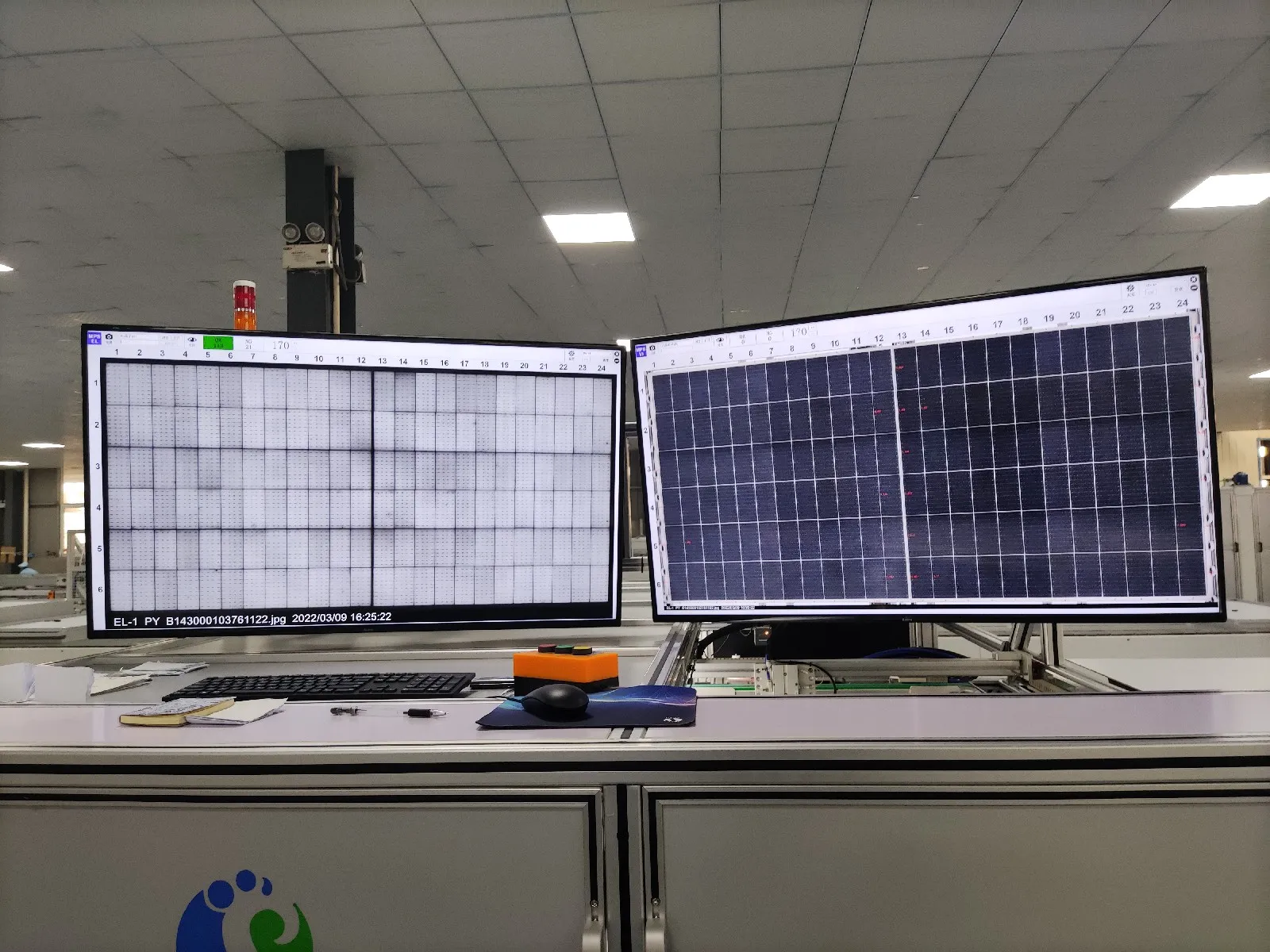

| Probador EL | OPT-M951B/960B | 2 | Detecta microgrietas, manchas oscuras, puntos calientes |
| Probador de destello IV | Máx. 2500×1400mm | 1 | Pruebas de Pmax/Isc/Voc/FF, Clase AAA |
| Máquina de Máquina de enmarcado | Neumático/Robótico | 1 | 60 módulos/h, inserción de llave de esquina |

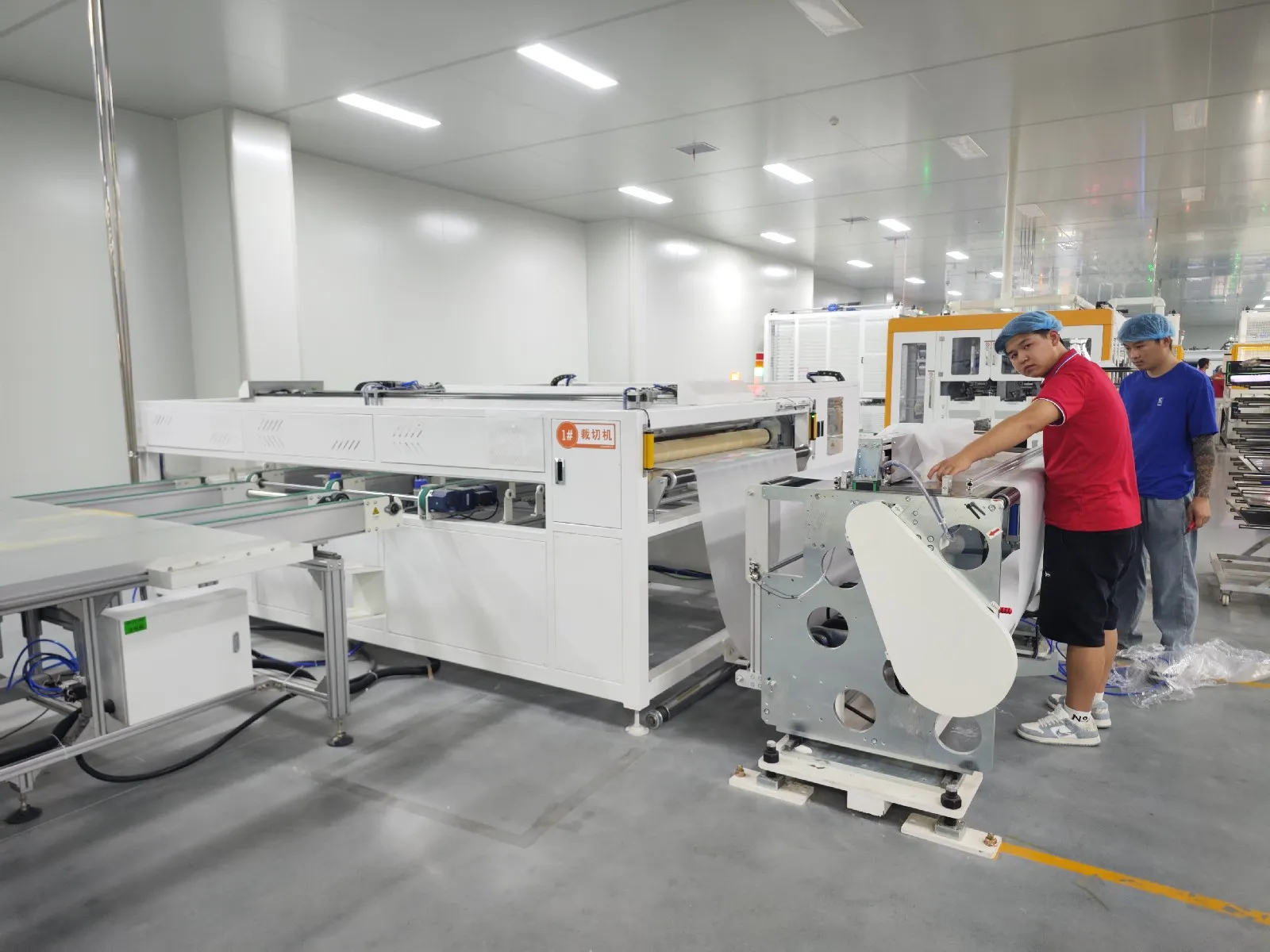

| Cortadora de EVA/Backsheet Automática | Controlada por CNC, desperdicio mínimo | 1 | Estación |
| Caja de conexiones Semiautomática | Dispensación y colocación de adhesivo | 2 | Robots de manipulación de módulos |
| 6 ejes | Múltiples | Reduce roturas, mejora la eficiencia | Excelencia en eficiencia de producción |
Ventajas técnicas
: Alcanza una velocidad de stringing de más de 2400 células/hora con stringers duales de alta velocidad, permitiendo una capacidad de producción de 120 módulos/hora
Rendimiento ultraaltoIntegración de automatización inteligente
: Manipulación de materiales totalmente automatizada con brazos robóticos, sistemas de visión CCD y conectividad MES/IoT que reduce la intervención manual en un 75%Tasa de rotura mínima
: Tasa de rotura de células líder en la industria <0,2% mediante manipulación de precisión y sistemas avanzados de absorción de impactosCambio rápido
Quick Changeover: Cambio rápido de producto en menos de 30 minutos para diferentes tamaños y configuraciones de módulos
Versatilidad tecnológica
Plataforma multitecnología: Procesa sin problemas PERC, TOPCon, HJT y tecnologías de celdas emergentes sin modificaciones importantes
Optimización MBB: Diseñado especialmente para configuraciones de 9BB a 16BB+ con ajuste automático de cinta
Compatible con bifacial: Compatibilidad total con la producción de módulos bifaciales, incluido el manejo de lámina posterior transparente
Experiencia en media celda: Integrado corte por láser y ensartado especializado para módulos de media celda y tercera celda
Sistemas de garantía de calidad
Pruebas en línea: Pruebas integradas de EL e IV en múltiples etapas de producción que garantizan un control de calidad del 100%
Detección de defectos con IA: Algoritmos de aprendizaje automático identifican y clasifican defectos en tiempo real
Sistema de trazabilidad: Seguimiento completo de la genealogía del producto desde las materias primas hasta los módulos terminados
Mantenimiento predictivo: Sensores IoT monitorean la salud de los equipos, evitando paradas inesperadas
Beneficios económicos
Optimización energética: 25% menos de gastos operativos mediante sistemas inteligentes de gestión de energía
Reducción de mano de obra: 60% menos operadores requeridos en comparación con líneas semiautomáticas
Rendimiento de material: >99.5% de tasa de utilización de material con algoritmos de corte avanzados
Diseño escalable: La arquitectura modular permite ampliar la capacidad de 120MW a 600MW
Aplicaciones del producto
Sectores de fabricación industrial
Fábricas de módulos solares a gran escala: Esta línea de producción sirve como columna vertebral para fabricantes solares de nivel 1 y nivel 2 que producen módulos para proyectos a escala de servicios públicos. El alto nivel de automatización y la calidad constante de la producción la hacen ideal para empresas que suministran grandes parques solares e instalaciones conectadas a la red en todo el mundo.
Instalaciones de producción OEM/ODM: Los fabricantes por contrato que atienden a múltiples marcas se benefician de la flexibilidad de la línea para cambiar rápidamente entre diferentes especificaciones de módulos. La integración con MES permite una gestión eficiente de pedidos y personalización para diversos requisitos de los clientes.
Operaciones verticalmente integradas: Las empresas que controlan toda la cadena de valor, desde la producción de celdas hasta el ensamblaje de módulos, encuentran que esta línea complementa perfectamente los procesos anteriores, garantizando un flujo de materiales fluido y maximizando la eficacia general del equipo (OEE).
Categorías de proyectos
Iniciativas energéticas gubernamentales: Los programas nacionales de energía renovable que requieren un despliegue rápido de capacidad de fabricación eligen esta solución por su fiabilidad probada y su capacidad para cumplir estrictos estándares de calidad para proyectos de infraestructura pública.
Producción orientada a la exportación: Los fabricantes que apuntan a mercados internacionales valoran el cumplimiento de la línea con certificaciones globales (CE, UL, TÜV) y su capacidad para producir módulos que cumplen diversas especificaciones regionales.
Proyectos de actualización tecnológica: Las fábricas existentes que se modernizan desde operaciones manuales o semiautomáticas logran mejoras drásticas en productividad, calidad y costo por vatio mediante esta completa actualización de automatización.
Aplicaciones en mercados regionales
Región de Asia-Pacífico: Los mercados de alto crecimiento del sudeste asiático y la India utilizan esta línea para consumo interno y producción de exportación, aprovechando las condiciones favorables de fabricación y la creciente demanda regional.
Oriente Medio y África: Los países que invierten en capacidades locales de fabricación solar para reducir la dependencia de importaciones y crear empleos encuentran esta solución llave en mano ideal para una entrada rápida al mercado.
Américas y Europa: Los fabricantes centrados en módulos premium de alta eficiencia para aplicaciones residenciales y comerciales en azoteas aprovechan las capacidades tecnológicas avanzadas de la línea.
