Respuesta rápida: El OTCT-A es un probador de células solares para evaluar el rendimiento eléctrico de células individuales antes del stringing. Mide la salida de la célula bajo las condiciones de referencia IEC 60904 y admite células de hasta 210 mm de ancho, y está especificado para líneas de módulos de 5 MW a 1 GW. Las células llegan de un proveedor de células preclasificadas, pero las clasificaciones no son idénticas entre proveedores y varían entre lotes, por lo que un probador de células de entrada al inicio de la línea es lo que le permite confirmar el bin que pagó. Clasificar las células por corriente medida antes del stringing también es lo que evita que una cadena se vea limitada por su célula más débil: en una cadena en serie, la célula de menor corriente establece la corriente de la cadena. Esa es la razón comercial por la que esta estación se amortiza por sí sola.
Fabricación de módulos fotovoltaicos · por Jerry, Ooitech
Introducción del producto

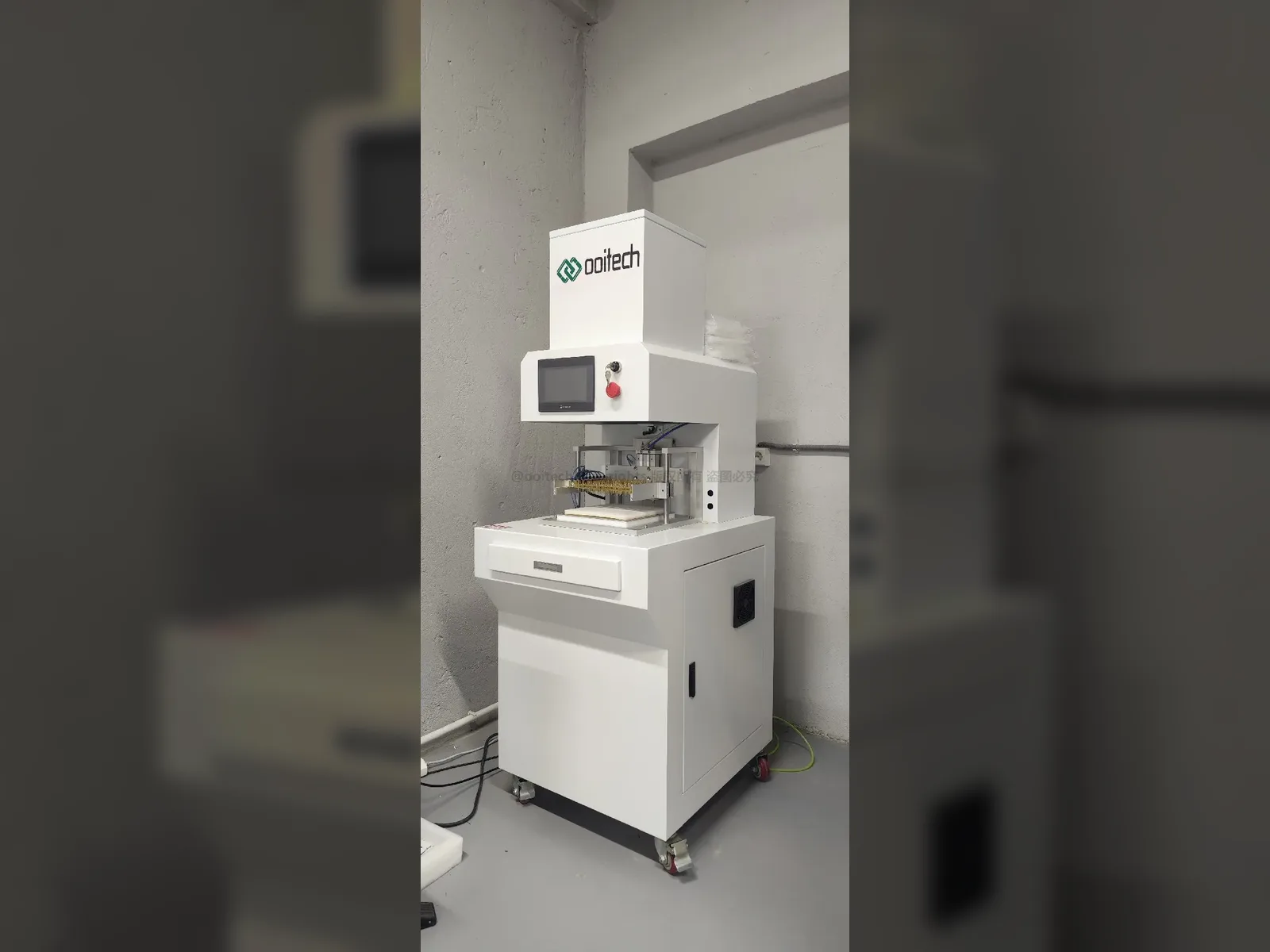

El probador de células solares OTCT-A es un equipo de prueba de última generación diseñado específicamente para evaluar el rendimiento eléctrico tanto de piezas de células solares de Mono-Si como de Poly-Si. Este avanzado sistema de prueba combina tecnología de medición de precisión con un diseño industrial robusto para ofrecer resultados de prueba precisos y fiables a los fabricantes de células solares y laboratorios de control de calidad.
Diseñado por con (www.ooitech.com), un proveedor líder de equipos para líneas de producción de paneles solares con capacidades de 5MW a 1GW, el OTCT-A representa nuestro compromiso de ofrecer soluciones de prueba de alta calidad para la industria fotovoltaica. El sistema registra resultados de prueba completos en archivos digitales, lo que permite una gestión eficiente de los datos y la trazabilidad a lo largo del proceso de producción.
Parámetros técnicos
| Parámetro | Especificación |
|---|
| Modelo | OTCT-A |
| Coincidencia espectral | Cumple con la norma IEC60904-9-2020; 300~1200nm |
| Intensidad de irradiación total | 100mW/cm² |
| Rango de ajuste de irradiancia | 70mW/cm²~120mW/cm² |
| No uniformidad de la intensidad luminosa (LTI) | ≤2% [Grado A] |
| Inestabilidad de la intensidad luminosa (STI) | ≤1% [Grado A] |
| Desviación de la prueba de rendimiento eléctrico | 1% [Grado A] |
| Inconsistencia de los resultados de prueba | 1% |
| Inexactitud de los resultados de prueba | 1% |
| Tiempo de destello único | 10ms |
| Vida útil de la lámpara de xenón | 300.000 veces |
| Dirección de irradiación | Vertical hacia abajo |
| Temperatura ambiente | 15℃~35℃ |
| Rango de prueba efectivo | 210×210mm/5BB-20BB |
| Voltaje de medición | 1V (resolución 1mV) |
| Corriente de medición | 20A (resolución 1mA) |
| Método de Prueba | Contacto neumático con amortiguación, contacto de sonda frontal, contacto de superficie posterior |
| Parámetros de prueba | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh |
| Intervalo de prueba | 5s |
| Fuente de alimentación | AC220V/50HZ/2KVA |
| Suministro de aire | 0,6-0,8Mpa |
| Peso | 150KGS |
| Dimensiones de la máquina | 600×800×1750mm |
Ventajas técnicas
Capacidades de prueba de alta precisión
Calidad espectral de grado A: Garantiza el más alto nivel de coincidencia espectral para pruebas precisas
Uniformidad de irradiancia de grado A: Alcanza una no uniformidad ≤2% para condiciones de prueba consistentes
Adquisición síncrona de alta velocidad de 4 canales de 16 bits: Ofrece captura de datos precisa con una resolución excepcional
Sistema de medición de cuatro líneas: Proporciona un análisis completo de parámetros eléctricos
Características avanzadas
Visualización de 10 parámetros: Medición completa que incluye Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs y Rsh
Modos de visualización duales: Resultados presentados tanto en formato de tabulación como gráfico para un análisis sencillo
Compensación automática de temperatura: Garantiza mediciones precisas en condiciones ambientales variables
Contacto neumático con amortiguación: Mecanismo de contacto suave pero fiable que protege las delicadas células solares
Excelencia operativa
Operación continua 24/7: Diseñado para entornos de producción ininterrumpida
Tecnología de lámpara de xenón importada: 300.000 ciclos de destello para una vida operativa prolongada
Avisos de voz y conteo: Retroalimentación de audio para los recuentos de destellos y el estado operativo
Ciclo de prueba rápido: Intervalos de prueba de 5 segundos para pruebas de alto rendimiento
Aplicaciones del producto
Fabricación de células solares
El OTCT-A es esencial para el control de calidad en las líneas de producción de células solares, y admite diversas tecnologías de células, como PERC, TOPCon, IBC, ABC, HPBC y células shingled. Compatible con tamaños estándar de M6 a M12 y admite configuraciones de 5BB a 20BB.
Investigación y desarrollo
Ideal para laboratorios de I+D que desarrollan nuevas tecnologías de células solares, proporcionando una caracterización eléctrica precisa tanto para células de silicio monocristalino como policristalino. La medición integral de parámetros permite un análisis detallado del rendimiento de las células y su optimización.
Garantía de calidad
Perfecto para la inspección de materiales entrantes y las pruebas de producto final en instalaciones de ensamblaje de módulos solares. La alta precisión y repetibilidad del sistema garantizan estándares de calidad consistentes en todos los lotes de producción.
Integración en la línea de producción
Se integra perfectamente con el equipo completo de línea de producción de paneles solares de Ooitech, incluyendo encordadoras, apilados, encordados, laminadores y , máquina de tapping de paneles solares,s. Esta integración permite un monitoreo de calidad integral a lo largo de todo el proceso de fabricación.
