Respuesta rápida: El OTMT-A es un probador de paneles solares y simulador solar clasificado como clase AAA, que ofrece pruebas profesionales de módulos solares según IEC 60904. Maneja módulos de hasta aproximadamente 1.400 mm en la dirección de trabajo con una envolvente de medición de clase 1.200 W, cobertura de voltaje de hasta aproximadamente 150 V y corriente de hasta 20 A, con un suministro de 220 V y una tolerancia de medición cercana al 2%, y sirve a líneas de 5 MW a 1 GW. La clasificación AAA abarca la coincidencia espectral, la uniformidad de irradiancia y la estabilidad temporal. La prueba de destello es lo que convierte a un módulo en un producto clasificado: la curva IV medida aquí produce los vatios de la placa de características, y el binning que sigue decide contra qué pedidos se puede vender el módulo. Un simulador que está fuera de clase invalida el número de la etiqueta.
Fabricación de módulos fotovoltaicos · por Jerry, Ooitech

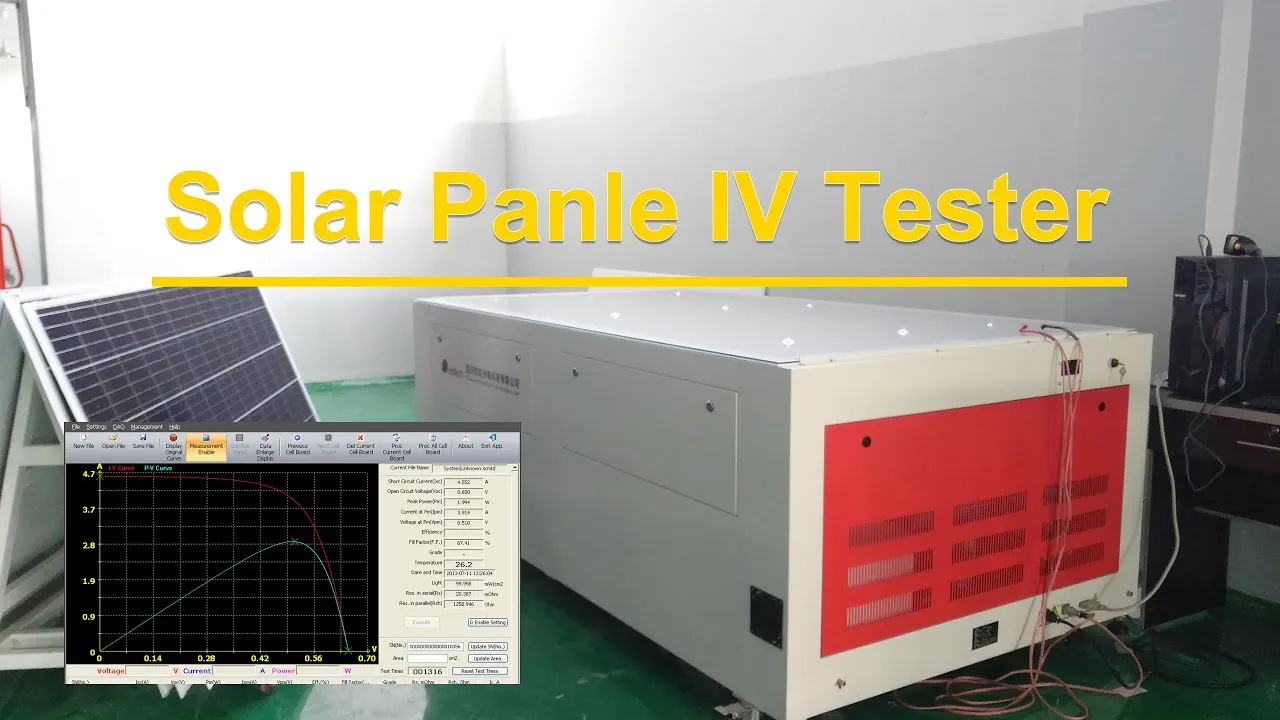

Descripción general del probador de paneles solares / simulador solar OTMT-A
Solución profesional de prueba de módulos solares clase AAA
El probador de paneles solares OTMT-A de Ooitech, también conocido como simulador solar o simulador solar, es un sistema de prueba de rendimiento eléctrico de alta precisión diseñado para módulos solares de silicio monocristalino y policristalino. Este probador IV de grado profesional ofrece resultados de medición fiables y repetibles que cumplen con las normas IEC 60904-9, lo que lo convierte en un equipo esencial en cualquier línea de producción de paneles solares.
Construido con una fuente de luz de lámpara de xenón importada y tecnología avanzada de medición de cuatro líneas, el simulador solar OTMT-A proporciona una caracterización precisa del rendimiento de los módulos solares en 10 parámetros eléctricos clave. Ya sea que opere una línea piloto de 5 MW o escale a una instalación completa de producción de paneles solares de 1 GW, este probador garantiza que cada módulo que salga de su fábrica cumpla con los más altos estándares de calidad.
El sistema cuenta con una gran área de prueba efectiva de 2500 x 1400 mm, que admite una amplia gama de tamaños de módulos solares, incluidos los formatos G1, M6, M10 y M12. Con ajuste continuo de la intensidad luminosa de 200 a 1200 W/m2, compensación automática de temperatura y avisos de operación guiados por voz, el OTMT-A ofrece una experiencia de prueba fluida para los operadores de producción.
Especificaciones técnicas
Parámetros del probador de paneles solares OTMT-A
| Parámetro | Especificación |
|---|
| Modelo | OTMT-A |
| Espectro de la lámpara | Cumple con el requisito de distribución de irradiancia espectral de IEC 60904-9 (AM1.5) |
| Intensidad luminosa | 200 - 1200 W/m2, ajustable continuamente |
| No uniformidad de la intensidad luminosa | ≤ ±2% (Clase A) |
| Inestabilidad a corto plazo (STI) | ≤ ±1% (Clase A) |
| Inestabilidad a largo plazo (LTI) | ≤ ±2% |
| Consistencia de los resultados de prueba | ≤ ±1% (Clase A) |
| Tiempo de destello único | 60 - 100 ms |
| Rango de prueba efectivo | 2500 x 1400 mm |
| Voltaje de medición | 1V - 150V (Resolución: 1 mV) |
| Corriente de medición | 100 mA - 20A (Resolución: 1 mA) |
| Fuente de alimentación | AC 220V / 50Hz / 2KVA |
| Parámetros de prueba | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh |
| Vida útil de la lámpara de xenón | 300.000 destellos |
| Peso | 800 kg |
| Modo de operación | Capaz de trabajo continuo de 24 horas |
Ventajas técnicas
Por qué elegir el simulador solar OTMT-A de Ooitech
Rendimiento de fuente de luz clase AAA: El sistema alcanza clasificaciones de Clase A en no uniformidad espacial (≤ ±2%), inestabilidad temporal a corto plazo (≤ ±1%) y coincidencia espectral según IEC 60904-9, lo que garantiza una precisión de nivel de laboratorio en un entorno de producción.
Sistema de medición de alta precisión: Equipado con una tarjeta de adquisición síncrona de alta velocidad de 4 canales y 14 bits y tecnología de medición de cuatro líneas, ofrece una resolución de voltaje de 1 mV y una resolución de corriente de 1 mA para una caracterización de curva IV altamente precisa.
Lámpara de xenón importada con vida útil prolongada: La lámpara de xenón importada de primera calidad proporciona una vida útil de hasta 300.000 destellos, lo que reduce significativamente los costos de reemplazo de consumibles y el tiempo de inactividad de la producción.
Prueba integral de 10 parámetros: Mide simultáneamente todos los parámetros críticos del módulo solar, incluidos corriente de cortocircuito (Isc), voltaje de circuito abierto (Voc), potencia máxima (Pmax), voltaje a potencia máxima (Vm), corriente a potencia máxima (Im), factor de llenado (FF), eficiencia (EFF), temperatura (Temp), resistencia en serie (Rs) y resistencia en derivación (Rsh).
Control flexible de la intensidad luminosa: Intensidad luminosa ajustable continuamente de 200 a 1200 W/m2, lo que permite realizar pruebas en condiciones de prueba estándar (STC), así como niveles de irradiancia personalizados para protocolos de control de calidad especializados.
Compensación automática de temperatura: La compensación de temperatura integrada garantiza la precisión de la medición independientemente de las variaciones de temperatura ambiente en el entorno de producción.
Operación fácil de usar: Cuenta con avisos de cuenta regresiva por voz, notificaciones de recuento de destellos y modos de visualización dual (tabulación y gráfico) para una interacción intuitiva del operador y un flujo de producción eficiente.
Gran área de prueba: El área de prueba efectiva de 2500 x 1400 mm admite prácticamente todos los tamaños estándar de módulos solares, incluidos paneles de gran formato basados en tecnología de obleas M10 y M12.
Operación continua de 24 horas: Diseñado para entornos de producción industrial sin parar, el OTMT-A admite operación las 24 horas para un rendimiento máximo.
Registro de datos y trazabilidad: Registra automáticamente todos los resultados de las pruebas en archivos, lo que permite una trazabilidad de calidad integral, control estadístico de procesos y análisis de datos de producción.
Aplicaciones del producto
Escenarios de aplicación del probador de paneles solares OTMT-A
El Simulador Solar Ooitech OTMT-A es una solución de prueba versátil que sirve como una estación crítica de control de calidad en una amplia gama de escenarios de fabricación de paneles solares:
Pruebas al final de la línea de producción de paneles solaresComo la puerta de calidad final en una línea de producción automatizada de módulos solares, el OTMT-A verifica el rendimiento eléctrico de cada panel terminado antes del embalaje. Se integra perfectamente con líneas de producción de módulos MBB, PERC, TOPCon, IBC, ABC, HPBC y de celdas apiladas con capacidades que van desde 5MW hasta 1GW.
Inspección de calidad de entradaLos distribuidores de paneles solares, los contratistas EPC y los desarrolladores de proyectos utilizan el OTMT-A para verificar las especificaciones de los módulos contra las hojas de datos del fabricante al recibirlos, asegurando que los productos entregados cumplan con las garantías de rendimiento contractuales.
Laboratorios de investigación y desarrolloLas instituciones de investigación fotovoltaica y los fabricantes de celdas solares utilizan el simulador solar para caracterizar diseños de módulos experimentales, evaluar nuevos materiales de encapsulación y optimizar los procesos de laminación.
Clasificación y categorización de módulosLa alta consistencia de medición (≤ ±1%) permite una clasificación y selección precisa por potencia de los módulos terminados, minimizando las pérdidas por desajuste en las instalaciones de arreglos solares y maximizando el rendimiento energético del sistema.
Tecnologías de módulos compatibles:
Módulos de silicio monocristalino y policristalino
Módulos basados en celdas PERC y TOPCon
Módulos de tecnología IBC, ABC y HPBC
Módulos MBB (Multi-Busbar)
Módulos de celdas shingled y half-cut
Módulos con formato de oblea G1, M6, M10 y M12
Garantía y servicio posventa
Soporte integral para su inversión
Ooitech ofrece un sólido paquete de garantía y servicio posventa para el Probador de Paneles Solares OTMT-A:
Garantía de un año después de la instalación exitosa, o 16 meses a partir de la fecha del Conocimiento de Embarque, lo que ocurra primero.
Suministro gratuito de repuestos durante el período de garantía (excluyendo consumibles; los costos de mensajería corren por cuenta del comprador).
Envío de ingeniero al sitio disponible si la solución de problemas remota no puede resolver los problemas (los costos de viaje y alojamiento corren por cuenta del comprador).
La garantía cubre únicamente defectos de fabricación; se excluyen los daños por uso indebido, modificación no autorizada u operación inconsistente con el manual.
Después del vencimiento de la garantía, Ooitech continúa brindando soporte técnico en línea gratuito y repuestos a precios favorables.
Las piezas consumibles, incluidas las lámparas de xenón, están disponibles para su compra en cualquier momento.
